HEAT SEALING SOUARE BOTTOM VALVE BAG MAKING MACHINE

ZD140 热封型方底阀口袋制袋机

阀口种类 VALVE PORTTYPE

内阀口、外阀口、折叠阀口、延长阀口、左侧阀口、右侧阀口

Inner valve port, outer valve port, folding valve port, extension valve port, left valve port, right valve port

主要技术参数：

机器尺寸 Size(m)	电 源 Power Supply	装机功率 Rated Power(kw)	气 压 Air Pressure	供 水 Water Supply	生产速度 Production Speed (Pcs/min)
12X8X3	380v50Hz	140	0.7MPa  120M³/h	0.4MPa  1M³/h	110-140

1、风枪配独立变压器90kw Air Gun With independent Transformer 90kw

2、焊接方式:高温枪焊接(最高温度750度)Welding Method: High Temperature Gun Welding (Max.Temperature750°)

3、伺服电机品牌:整套日本松下同服最新款(总线通信方式)Servo Motor Brand: latest Japan PANASONIC [Bus Communication Mode]

4、变频器品牌:整套日本松下 Inverter brand:Japan PANASONIC

5、控制系统:英国翠欧(Trio)运动控制器 Control Sustem:UKTRI0 Motion Controller

6、多触摸屏联控、手机APP监控生产数据 joint Control0f Multi Touch Screen,Mobile App Monitoring Production System

7、智能换规格系统(快速实现规格调节) Intelligent Specification Change System[Fast Specification Adjustment]

8、马蹄式开袋机构Horseshoe type bag opening mechanism

9、伸缩三角成型机构 Telescopic Triangle Forming Mechanism

10、英国翠欧运动控制系统UKTRl0 motion control system

11、26轴总线伺服26Axis Bus Servo

12、独立伺服换板系统Independent servo board replacement system

13、高强度铸铁底座High strength cast iron base

编织袋规格范围 SIZE RANGE

袋宽 Bag Width(mm)	袋长 Bag Length(mm)	底 宽 Bag Bottom Width(mm)	袋底中心距 Bottom Center Distance(mm)	编织袋长度 PPWoven Sheet Length(mm)
320-600	430-910	80-180	350-750	530-1200

阀片规格范围VALVE PATCH SIZE RANGE

切割长度Cutting Length(mm)	外阀口切割长度Outer Valve Opening Cutting Length(mm)	宽 度Width(mm)
80-200	80-300	170-335

衬页底页规格范围COVER&BOTTOM PATCH SIZE RANGE

切割长度Cutting Length(mm)	宽 度Width(mm)
200-560	75-175

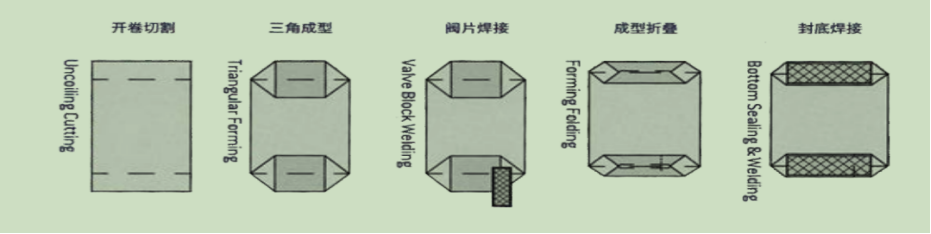

袋子成型工艺 BAG FORMING PROCESS
